   九九重陽，久久情長

江蘇路13號項目

        青鐵康養產品“城市體驗店”

         聚焦適老化設計，承擔企業責任

      打造城市養老標桿示范點

標桿示范 智慧康養

項目背景

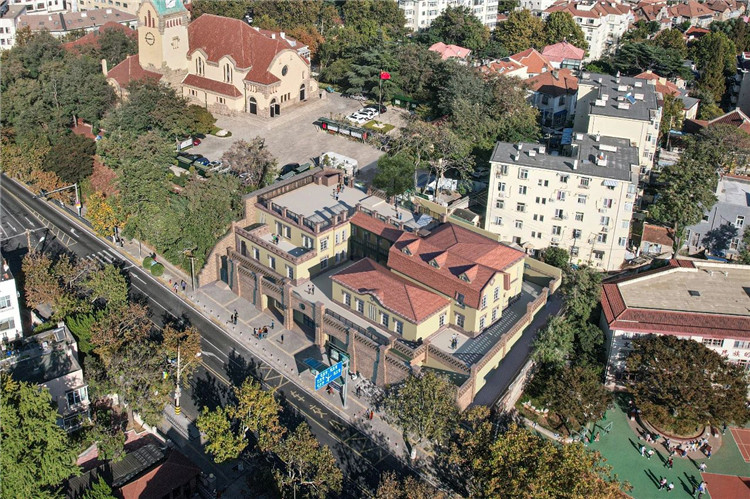

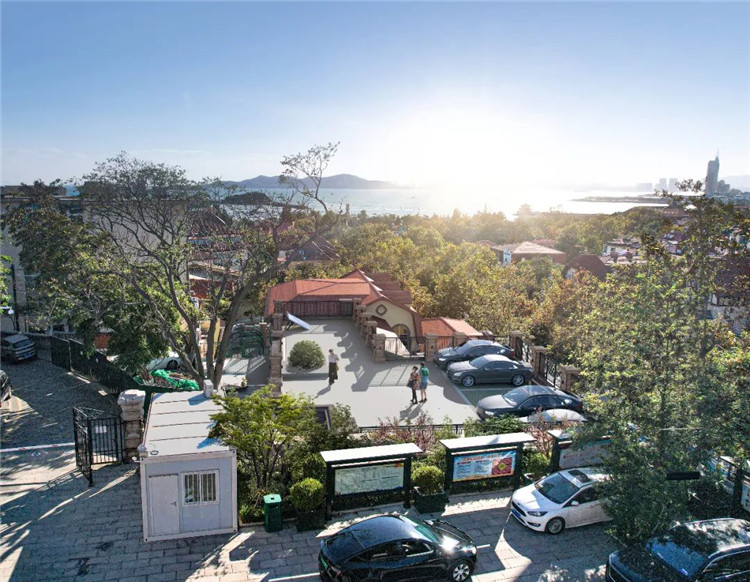

實景合成

項目位于青島市南區信號山歷史文化街區核心保護區，項目北側為國家級文物保護單位基督教堂，南側為江蘇路小學，東側為住宅，項目周邊自然及人文景觀資源豐富，區位獨特。

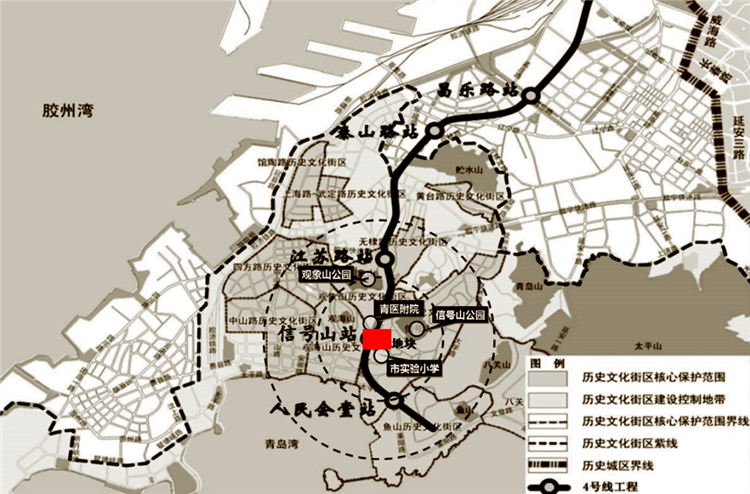

區位圖

項目依托地鐵交通便利、人流聚集等特點，結合周邊醫療資源優勢，承擔國企責任，推進國有經濟在養老基礎設施領域的布局，開展老年大學、中央食堂、上門照護等服務，設置智慧康養、適老化改造展示點等功能，打造有特色、小而精的城市養老標桿示范點。

企宣展廳、項目營銷展廳區域；

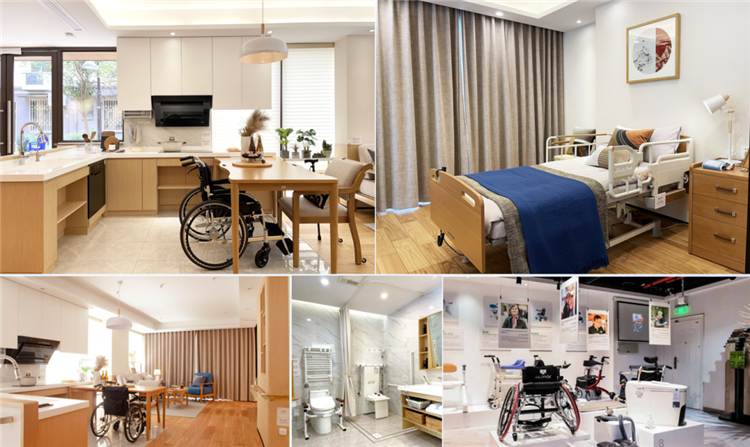

樣板間體驗區域；

居家適老化改造展示區域；

智慧化康養展示區域；

適老化設計安全性展示區域；

康養居住項目的品質與風格；

山海交融 城市名片

建筑設計

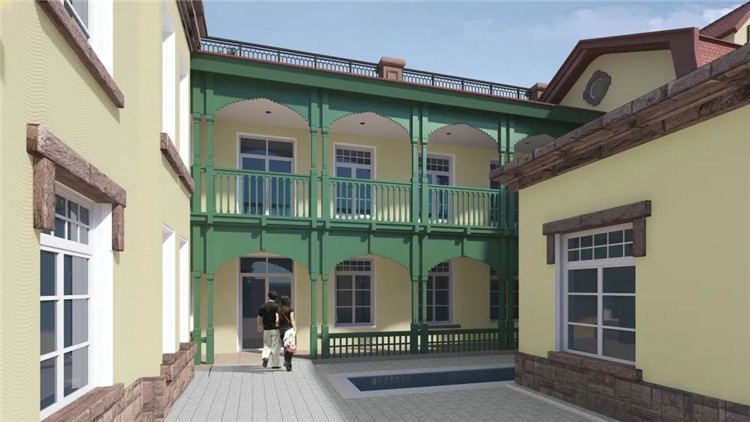

建筑造型設計，有跡復原青島德式古堡建筑風格特點，蘑菇石構成的建筑基座、墻裙、檐口，米黃色拉毛紋理的墻面、紅色牛舌瓦折坡屋面，在綠樹映襯之下，碧海丘陵之間，體現出青島所特有的“紅瓦、黃墻、綠樹、碧海、藍天” 的城市風貌，并與相鄰的基督教堂交相輝映，共同構成一幅嶄新的青島城市名片。

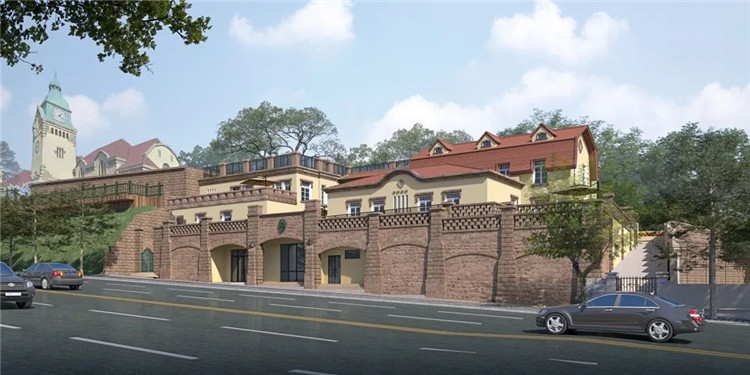

沿江蘇路效果

初建形制有跡復原，歷史風貌還原再現

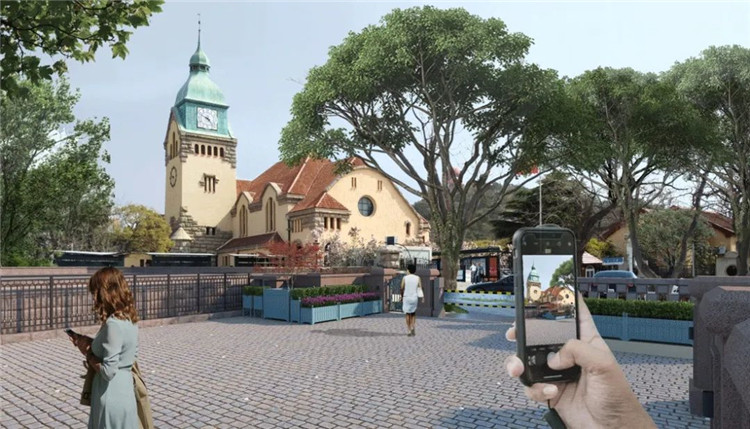

為尊重歷史風貌，項目參考了1928年檔案館建筑初始設計圖，目前現狀建筑已拆除完畢，新建建筑高度較拆除前有所降低，從基督教堂庭院向南遠眺青島灣，海景一覽無余，項目完全融入城市環境與自然景觀。

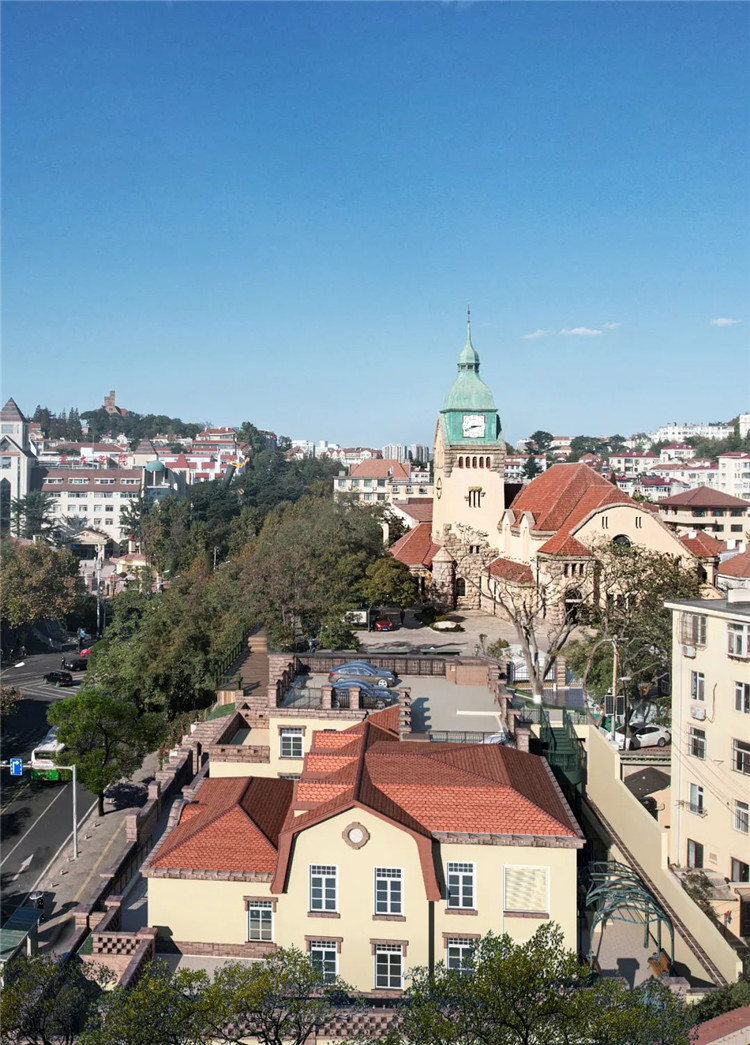

實景合成

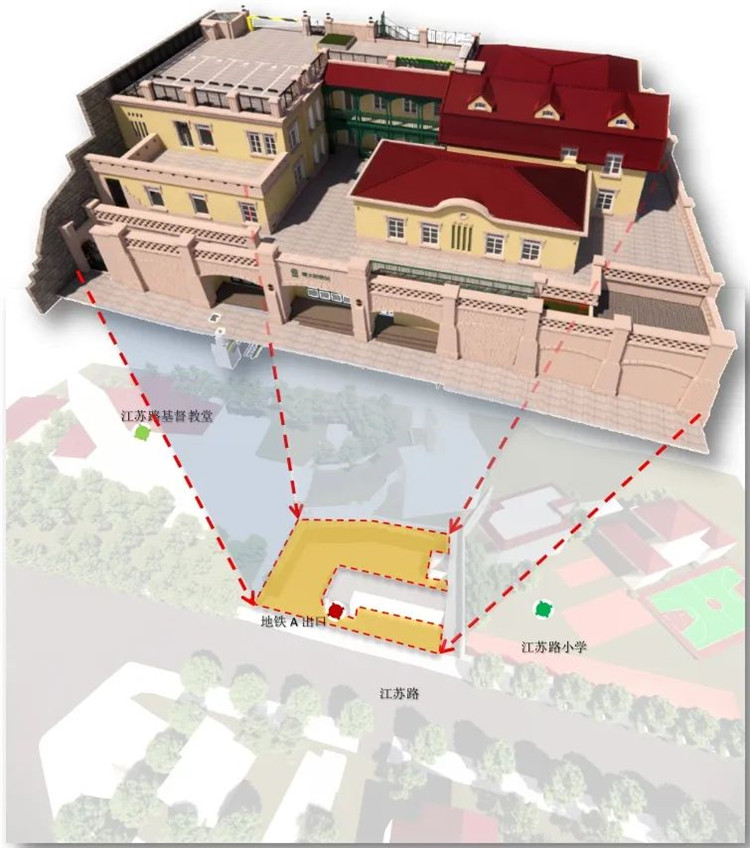

與地鐵站出入口有機組合的設計方案

項目結合地鐵4號線信號山站進行建設，地上2層為主體使用功能空間，地下1層為地鐵出入口等配套設施。

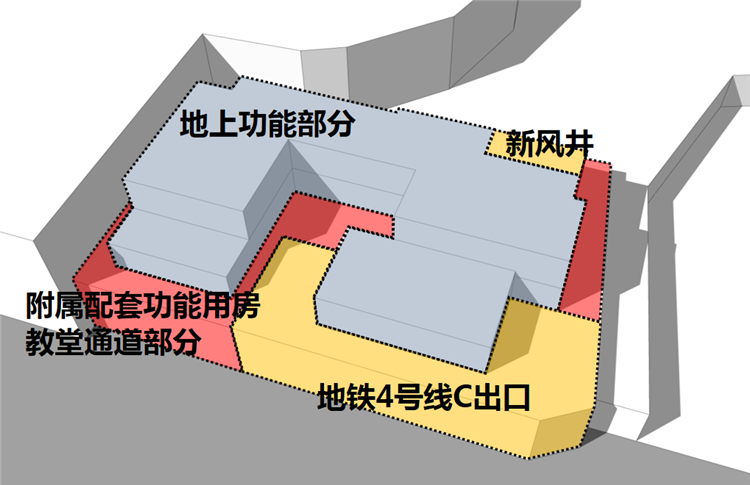

功能分區

城市旗艦 理想體驗

室內設計

當室內空間融合東西方文化、山海氣質，便有了繁華都市中靜謐的一隅之地，也成就了本土康養品牌的一方沃土。本案設計中傳承應用多元的在地性元素、結合產品定位特點，提煉出具有青島城市內在的空間氣質，旨在打造開放、融合型的康養城市體驗中心。

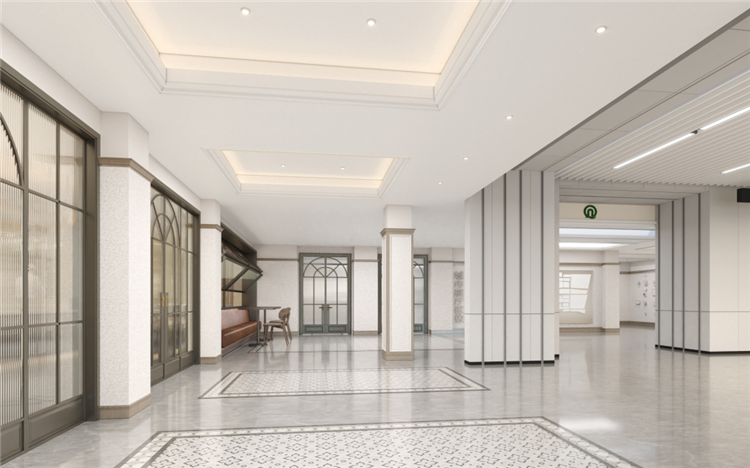

地面通道

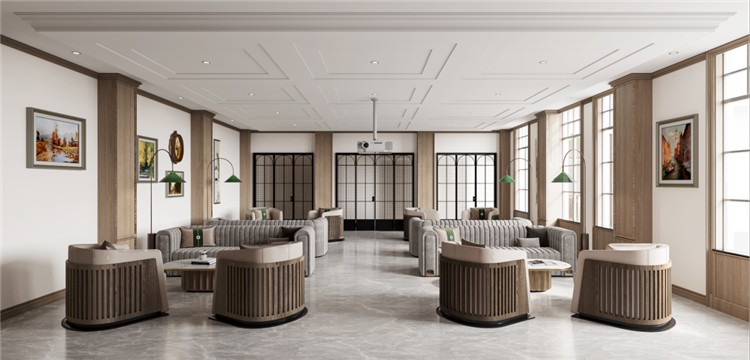

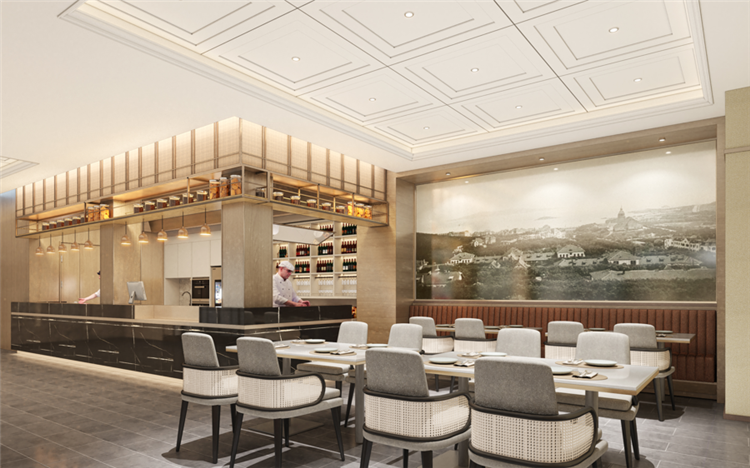

社交餐廳

一層接待廳

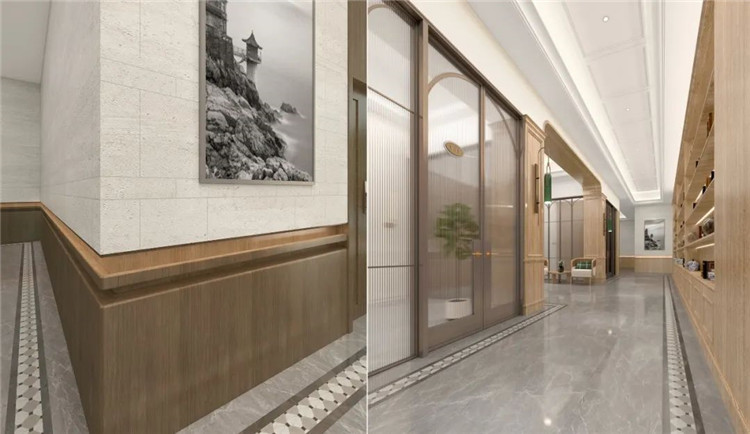

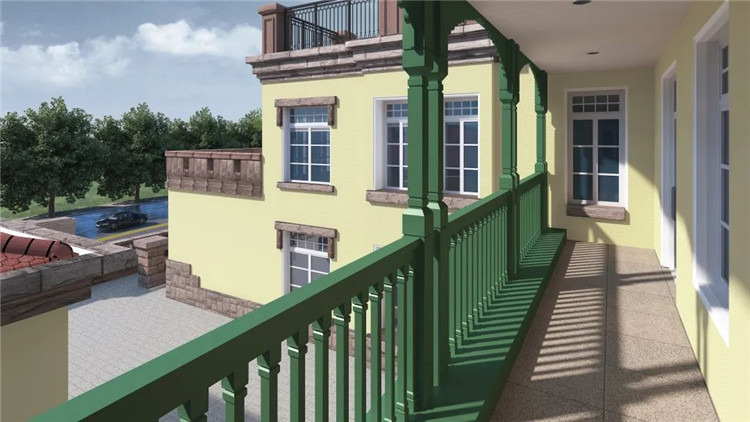

走廊

兼容并蓄 多元包容

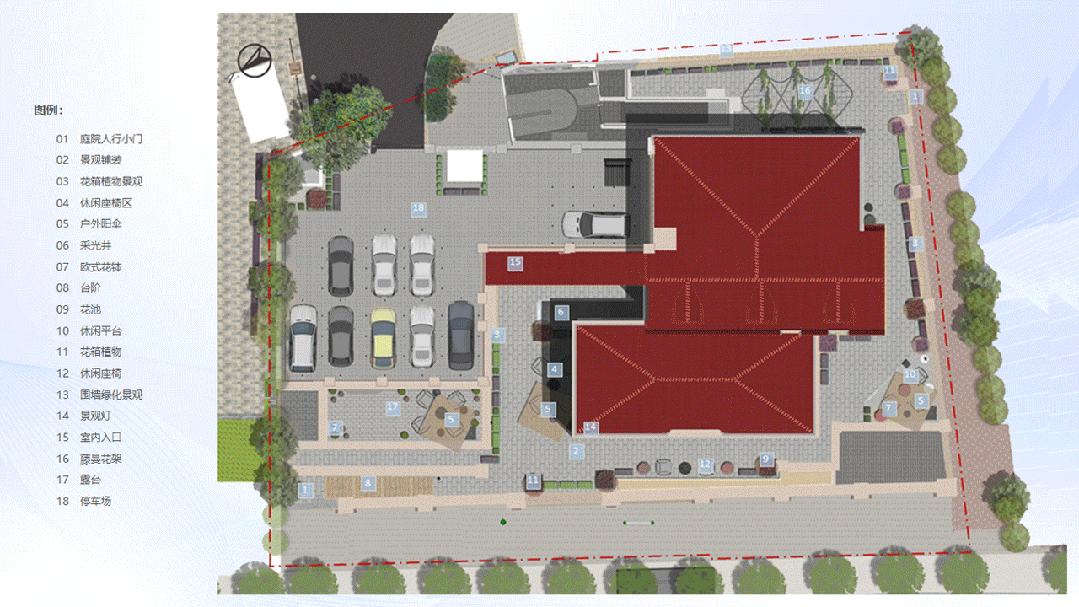

景觀設計

項目具有較高歷史文化底蘊，是傳統建筑風貌與現代人文精神與城市時代精神的相融合，兼容并蓄，弘揚青島開放、多元、包容的海洋文化特色。

精細設計 價值典范

 BIM技術應用

在國家數字化轉型的政策背景下，本項目作為典型案例，在設計階段全過程應用BIM技術。

嵌入

項目如同一顆寶石嵌入底座一般，針對較為局促的規劃條件，從設計之初就用BIM軟件進行準確建模，保證建筑能順利與周邊環境協調。

分析

將現狀信息，設計條件，周邊環境等制約因素以三維信息模型呈現出來，通過BIM模型“精確、直觀”的特點，更準確分析各設計內容之間的關系。

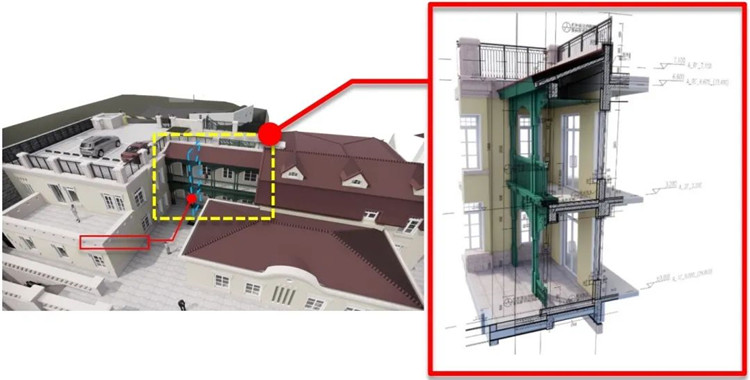

可視

利用BIM模型三維二維聯動協同，三維剖切的優勢，將復雜節點剖切出來，在三維視圖中進行設計。如，門廊是設計重點，傳統元素構造較為復雜，要求精細，將該位置剖切出三維視圖，在三維空間進行構造分析。

項目建成后，與周邊保護建筑協調統一，符合歷史城區整體風貌，實施后將有效改善江蘇路沿線城市環境，提升城市品質和形象；做為青鐵集團康養產品城市展廳，項目將成為市民走近和了解青島養老基礎設施建設領域的一扇窗口，有助于推動青島康養事業的完善與發展。

項目地點：市南區江蘇路13號

建筑規模：總建筑面積0.2萬㎡

建設單位：青島地鐵集團

設計單位：青島市民用建筑設計院有限公司

設計團隊

方案設計：馬永骎 徐冰

施工圖設計：孫加臻 劉冠男 班巍 方宗升

室內設計：張洋 劉悅 李正焜 張冰

景觀設計：安剛 張琛 孔維才 李姍姍 官星辰

BIM設計：王欽泉 丁凱云 朱墨 蘭天
